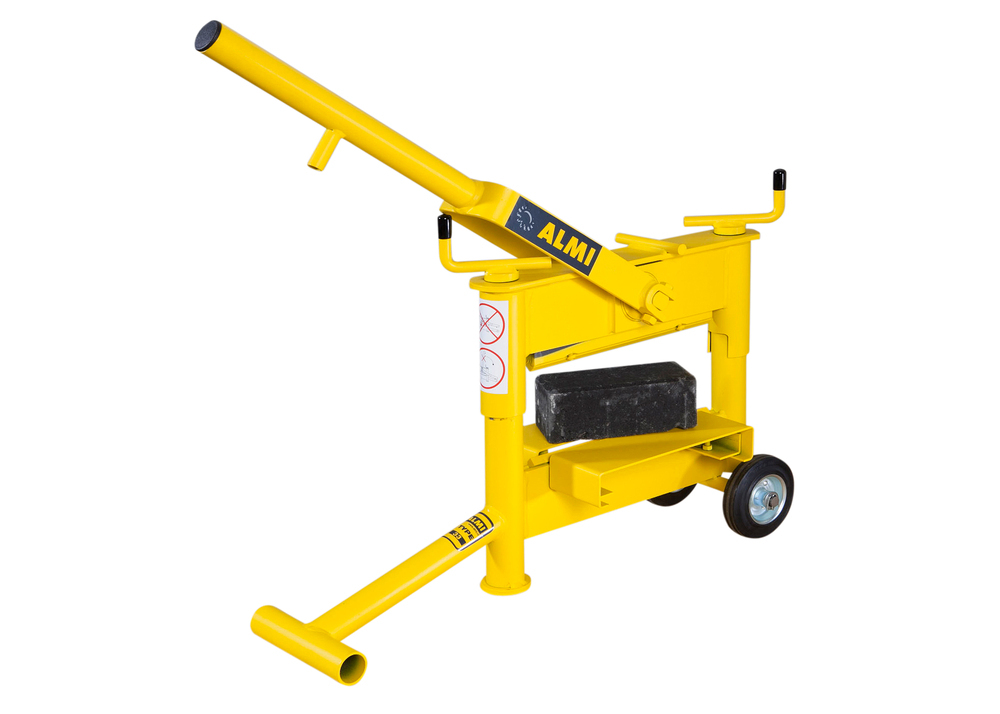

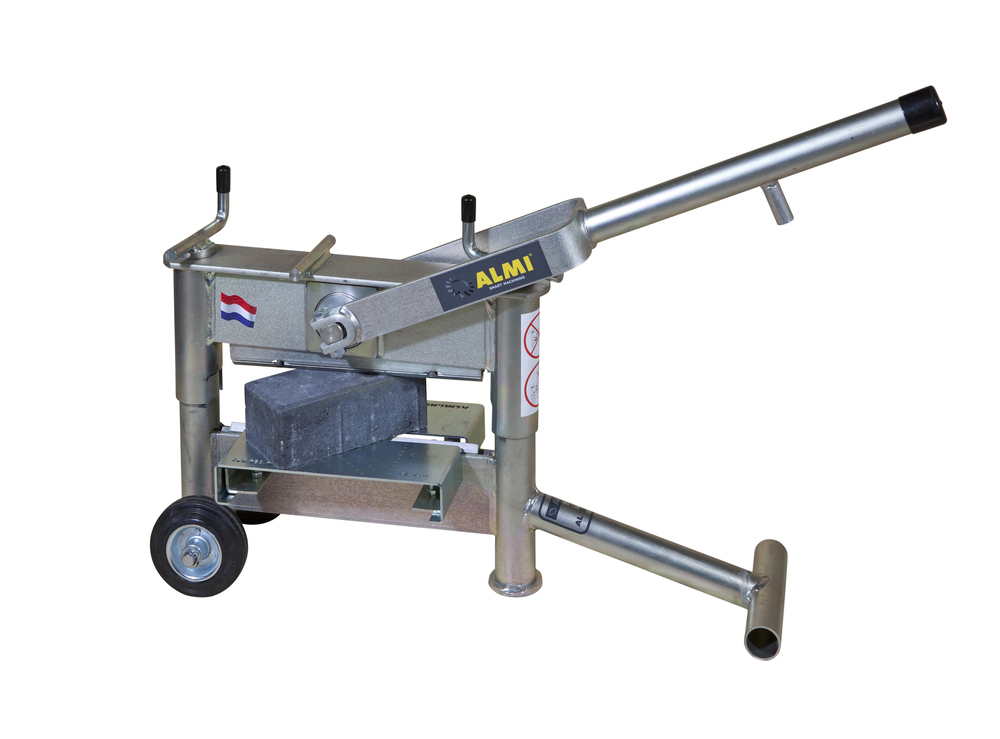

BC-330M 小型・中型インターロッキングブロック専用

Play Movie1

小型・中型のインターロッキングブロックの切断に最適化して開発されたブロックカッターです。本体は重量、形状ともに切断作業時の安定性を追求して設計されておりますので、操作ハンドルに無駄なく力をかける事ができますので必然的に作業性が向上します。

日本に紹介されて約30年、プロの舗装業者では既に標準として評価され認められた機種です。 日本国内だけにおいても2,000台を超える導入実績と共に、インターロッキング業界では100%に近いシェアーを維持させていただいております。 その事実がブロックカッターとしての無駄のない高性能、耐久性、安全性を明確に証明しています。

国際型番 AL-33
切断可能ブロック長 330mm
切断可能ブロック厚 10~120mm
機械重量 41kg
大きさ(mm) H530 x W250 x L940
切断刃 ソリッド四角型
対応石材 インタ―ロッキングブロック

このブロックカッターの特長

切断用ゲージ

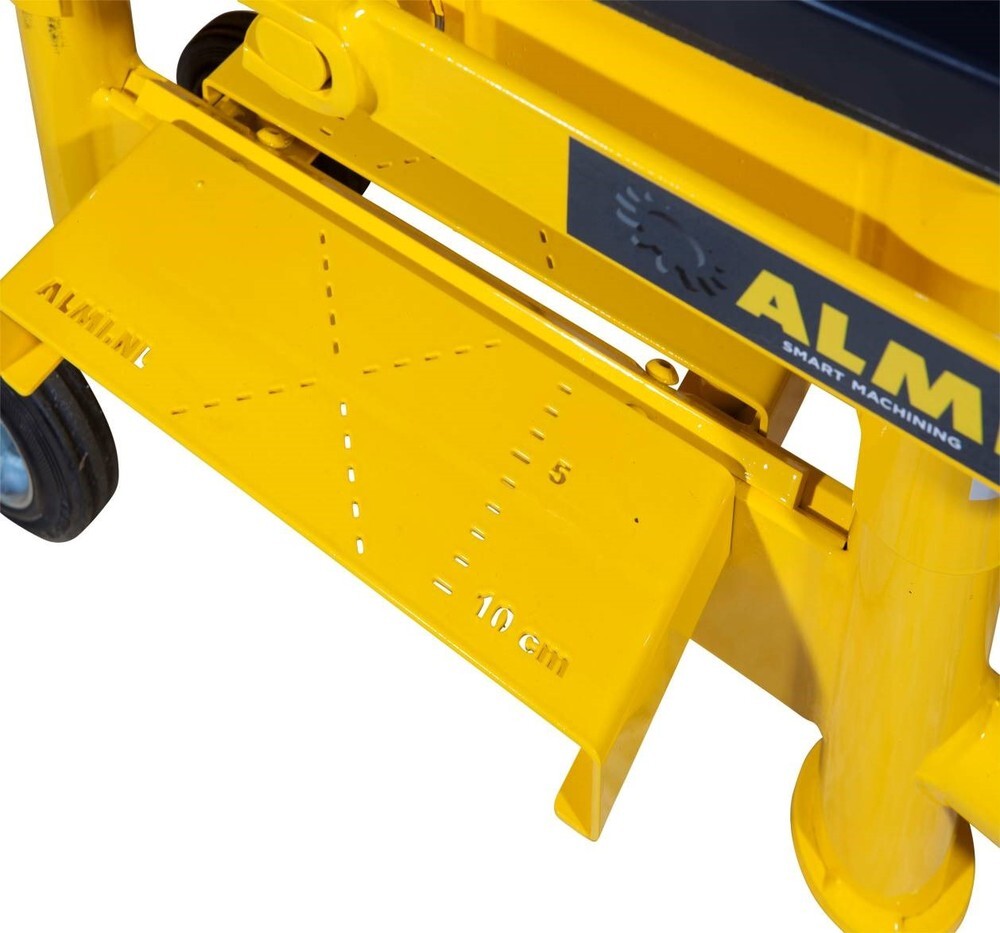

ブロックを切断用開口部にセットするためのテーブルが開口部両側にテーブルあります。そのテーブルには2種類の位置決め用のゲージがあります。1つは水平方向の角度を合わせるためのゲージです。斜めの標準となる+/-45度の角度決めが用意に行っていただけます。もう1つはのブロックの端からの切断位置を合わせるための目盛りが1cmから10cmまでついてありますのでブロックの位置決めが簡単に行っていただけます。

傾斜テーブル

ブロックをセットするテーブルは下方向に抑えると、水平から7度傾斜できる仕組みになっております。(テーブルはスプリングで水平に戻るようになっております)その角度がブロックの縦方向の切断ラインに得ることができますので、切断面がブロック表面の切断位置より外側へはみ出すことない理想的な切断作業が行えます。

エキセンカム機構

弊社の全ブロックカッターの切断加圧方式はエキセンカム機構を採用しております。エキセン(Excentric)とは「芯ズレ」。回転する軸に軸と中心をずらして円形のディスクに駆動を伝えるメカニズムの事で、 要は大きい回転量の小さな力を、小さい直線運動量の大きな力への変換が可能になります。 それまでの手動油圧式の数回繰り返すハンドル上下操作での切断刃への加圧を、軽いハンドル操作で このエキセン機構によって一気にブロックへ伝えて切断できる事になります。例えば10kgのハンドルへの加重で理論値で1トンの力が切断刃に伝わります。 更に機構としてのスペースは手のひら程しか必要がなくなりますので機械重量は必然的に軽くなります。

2本のスピンドル構造

加圧機構を持つ本体上部とブロックを受ける本体下部を支える構造は2対の雄ネジと雌ネジで構成されております。これは切断時に上下にかかる大きな衝撃を水平方向に平均分散して吸収できる構造になっております。この構造は弊社のブロックカッターの耐久性を維持する大きな要因の1つとも言えます。小型の1支柱型のカッターでは切断時の衝撃は1か所に集中することになりますので同レベルの耐久性は実現できないといことになります。

切断刃 ソリッド四角型(標準)

一般のコンクリート2次製品の切断に最も適した硬度と靭性(粘さ)を有したバネ鋼を使用しております。形状は四角柱ですので、1本で4辺が使用可能ですので経済的です。 弊社の手動式ブロックカッターの大半の機種はこの切断刃を採用しております。

高精度の溶接技術

弊社のブロックカッターは自動化されたロボット溶接設備で溶接されております。 コンピュータ制御された溶接設備は複数の溶接ロボットを備えた操作ロボットと加工材を装着するマニピュレータで構成されています。また、この工程において無線周波数識別(RFID)を用いた部品識別システム、溶接シームサーチシステム、溶接シームトラッキングシステム を採用していますのでブロックカッターの溶接部は高度の精度が保たれております。

耐久性

弊社のブロックカッターは生産開始から35年以上にわたり現場での酷使を前提として常に機能を洗練し進化させてきました。その耐久性においては全世界で数十万台の納入実績が証明しております。特に切断駆動部であるエキセンカム機構は本体どの部分より耐久力に優れており、日本においても消耗による故障はいまだ皆無に等しいほどですので、間違いなく長期間、作業の生産性に大きく寄与します。
